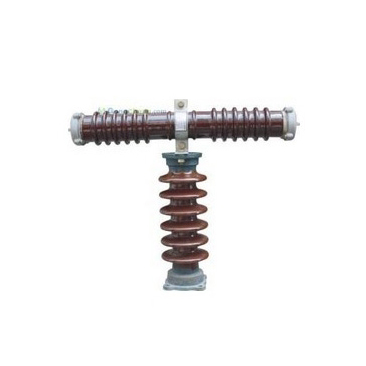

RXWO户外高压熔断器

产品参数

一、熔断器概述

熔断器由熔体管、瓷套、紧固法兰、横行支柱绝缘子和接线端组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用坚固法兰把瓷套固定在棒形支柱绝缘子上。

熔体管采用含氧化硅较高的照料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能良好，开断容量大。

高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。

高压熔断器适用于海拔1000米下，环境温度不高于+40℃，不低于-40℃使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。

二、用途及使用范围

该熔断器为户外装置，适用于交流50Hz。额定电压为35KV。额定电流为0.5及2、3、5、7.5、10A，适用于保护户外35KV电压互感器和电力线路之过载及短路故障。

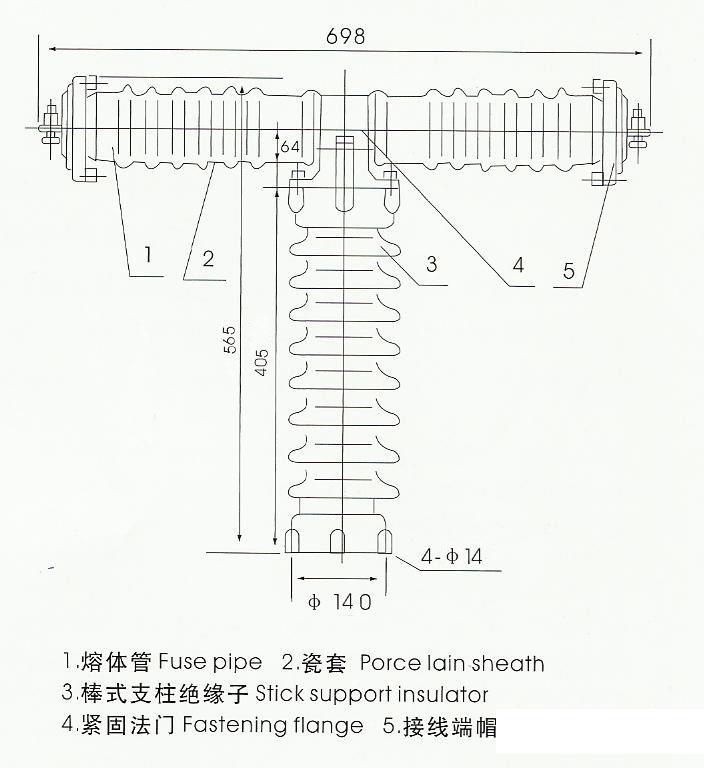

三、RXWO、RW10、RWJ结构及安装尺寸

四、技术参数
